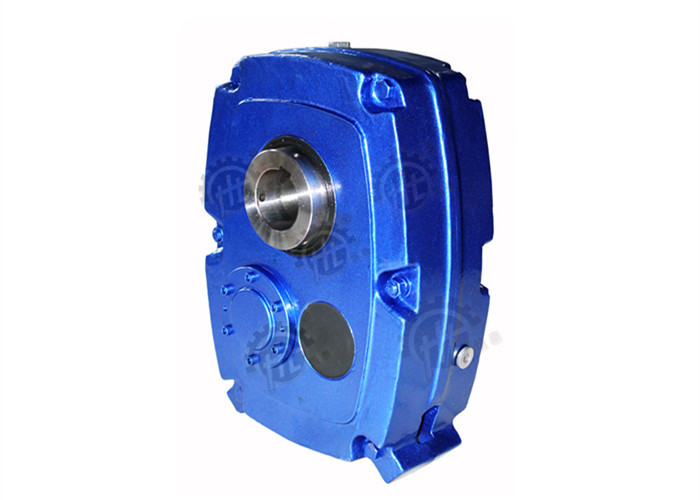

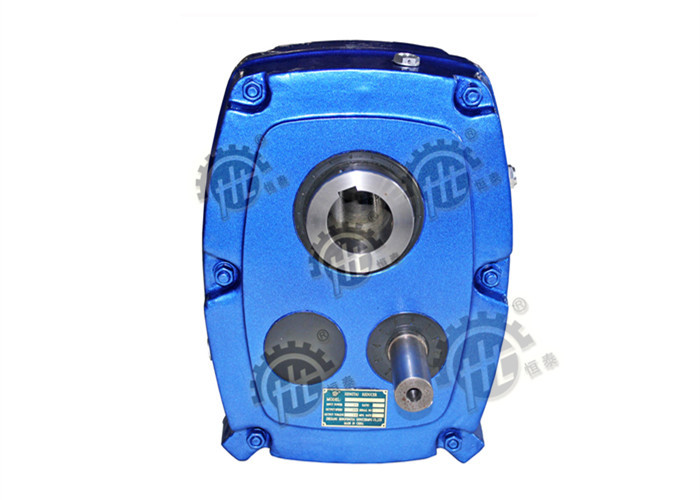

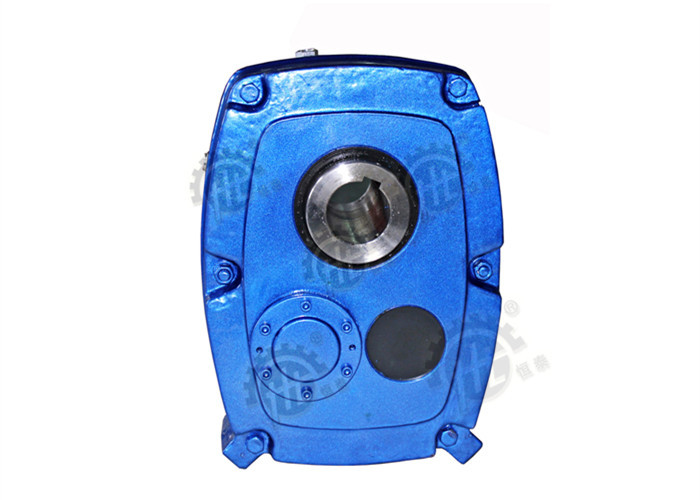

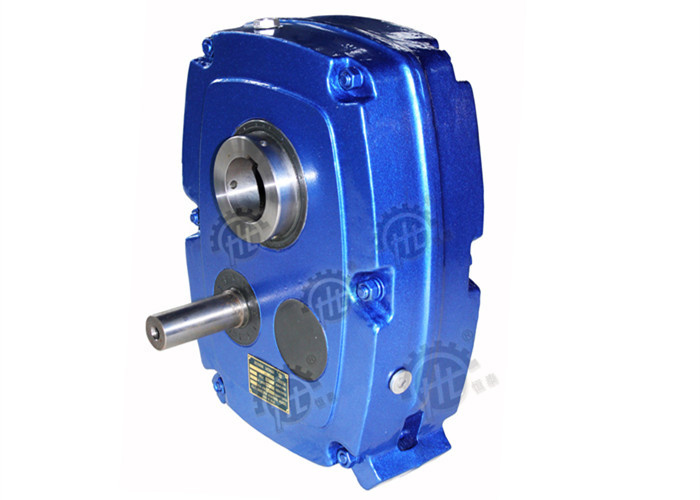

Ευθύγραμμη ελικοειδής αναλογία μετάδοση μειωτών εργαλείων σειράς HSMR κιβωτίων ταχυτήτων

Ευθύγραμμη ελικοειδής αναλογία μετάδοση μειωτών εργαλείων σειράς HSMR κιβωτίων ταχυτήτων

Γρήγορες λεπτομέρειες:

· Ρύθμιση συνοδοντώσεων τροχών: Ελικοειδής

· Εκτιμημένη δύναμη: 0.29-134.2kw

· Ταχύτητα παραγωγής: 256 - 7499 περιστροφές/λεπτό (Ν ένα =100rpm)

· Θέση προέλευσης: Zhejiang, Κίνα (ηπειρωτική χώρα)

· Πρότυπος αριθμός: HXGF30-HXG100

· Εμπορικό σήμα: HENGTAI

· Χρώμα: Σύμφωνα με τον πελάτη

· Αναλογία: 5-20

· Τοποθετώντας θέση: Άξονας που τοποθετείται

· Υλικό για το κιβώτιο: χυτοσίδηρος

· Συσκευασία: Σημαντικά ξύλινα ζητήματα για

. Άξονας παραγωγής: Κοίλος άξονας παραγωγής

· Εξαρτήματα: Backstop, βραχίονας ροπής, κ.λπ.

· Διάμετρος άξονων παραγωγής: 30-120MM

Περιγραφές:

Ο ελικοειδής μειωτής εργαλείων σειράς HXGF HSMR, που έγινε από Zhejiang Hengfengtai τη Co. μειωτών Mfg., ΕΠΕ, ήταν

άγρια χρησιμοποιημένος στους μηχανικούς τομείς μετάδοσης όπως η γεωργία, βιομηχανία τηλεπικοινωνιών, τρόφιμα

βιομηχανία, βιομηχανία καπνών, αυτοκίνητη βιομηχανία, βιομηχανία τσιμέντου, εξορυκτική βιομηχανία, Βιομηχανία Τουρισμού και έτσι

.

ΜΕΓΕΘΗ	Α	Β		Γ	Δ	Ε	Φ	Keyway άξονων εισαγωγής	Χ	J	Κ	Π	Τ	U	Β	W	Χ	Υ
		Πλήμνη Dia
		STD	ALT
Β	134	30	40	63	59	80	19j6	6x3.5x50	104	131	55	10	186	226	81	75	25	79
Γ	142	40	50	72	65	90	22j6	6x3.5x5.6	108	156	59	10	218	270	96	90	31	95
Δ	152	50	55	77	68	100	25j6	8x4x63	118	188	76	12	258	328	117	110	37	116
Ε	170	55	65	85	76	115	28j6	8x4x70	130	222	90	12	278	377	129	125	43	133
Φ	189	65	75	90	87	130	32k6	10x5x70	149	242	98	16	317	414	143	141	50	150
Γ	212	75	85	105	110	145	42k6	12x5x90	172	277	110	16	365	468	162	156	56	166
Χ	242	85	100	116	115	170	48K6	14x5.5x100	190	330	88	16	434	550	195	189	62	200

Τα οφέλη σας:

Η υψηλότερη εκτίμηση με μια γωνία 25°pressure και τα ευρύτερα δόντια εργαλείων αντιμετωπίζουν για τη μέγιστη ροπή

Βαρέων καθηκόντων ρουλεμάν κυλίνδρων για τη μέγιστη δύναμη και την εκτεταμένη ζωή

Εύκαμπτες τοποθετώντας ικανότητες μηχανών

Backstops με τη φυγοκεντρική εκτόξευση sprags για να μεγιστοποιήσει την αξιοπιστία

Εφαρμογές:

Τελειοποιήστε για τους μεταφορείς βιδών, τα μαζικούς μηχανήματα παράδοσης μεταφορέων ζωνών και τον εξοπλισμό διαδικασίας για:

Παράδοση αποσκευών

Πολτός, χαρτί, και δασονομία

Σύνολο και μεταλλεία

Αναμίκτες και εξοπλισμός διαδικασίας

Σιτάρι και γεωργία

Επιτρεπόμενη ροπή:

Πρότυπο (ενιαίο/διπλό)	HXGF30		HXGF40		HXGF50		HXGF55		HXGF65		HXGF75		HXGF85		HXGF100
NM (100rpm)	256	277	401	468	632	783	983	1194	1444	1881	2407	2970	3457	4380	5940	7449

ΠΑΡΑΓΩΓΗ Περιστροφή/λεπτό	B5	C5	D5	E5	F5	G5	H5	J5
50	1.35	2.50	3.85	5.55	8.30	12.10	19.30	31.50
100	2.69	4.60	6.30	11.20	16.50	25.20	39.00	61.00
150	3.60	5.70	8.90	14..00	20.00	35.00	50.40	78.00
200	4.30	6.70	10.50	16.60	24.00	40.00	60.00	93.00
250	4.60	7.70	12.00	18.00	27.50	46.00	68.00	107.0
ΠΑΡΑΓΩΓΗ Περιστροφή/λεπτό	B13 B20	C13 C20	D13 D20	E13 E20	F13 F20	G13 G20	H13 H20	J13 J20
10	0.29	0.50	0.80	1.30	1.90	3.30	4.70	7.45
20	0.60	1.10	1.70	2.50	4.10	7.00	10.00	15.80
30	0.80	1.70	2.60	4.20	6.20	10.50	15.00	24.00
40	1.15	2.20	3.50	5.50	8.10	14.00	20.00	31.00
50	1.40	2.50	4.00	6.30	9.40	16.00	23.00	36.00
60	1.70	3.00	4.70	7.40	11.10	19.00	27.00	42.5
70	1.90	3.30	5.20	8.25	12.10	21.00	30.00	46.00
80	2.20	3.90	6.15	9.65	14.20	24.50	35.00	54.00
90	2.40	4.40	6.80	10.70	15.70	27.00	39.00	60.00
100	2.70	4.60	7.20	11.30	16.60	28.50	41.00	63.50
ΡΟΠΗ Σε 10RPM στο NM	275	510	810	1270	1865	3230	4650	7100
ΡΟΠΗ ΣΕ 70 ΠΕΡΙΣΤΡΟΦΈΣ/ΛΕΠΤΌ στο NM	260	420	740	1120	1790	2950	4550	6600

Ανταγωνιστικό πλεονέκτημα:

1. Το συνολικό καταχωρημένο κεφάλαιο HFT σε RMB 58,000,000.We εντόπισε 2 υπο- επιχειρήσεις σε Binghai& Sanxi

Ζώνη βιομηχανίας, που καλύπτει την περιοχή 50000 τετραγωνικά μέτρα και 350 προσωπικό μέχρι τώρα.

2. Σαν ηγέτη στο μειωτή εργαλείων εσωτερικά, είμαστε δεσμευμένοι στην Ε&Α όλη την ώρα. Υπάρχουν περισσότεροι

από 40 επαγγελματικούς τεχνικούς μηχανικούς. Είχαμε 49 διπλώματα ευρεσιτεχνίας στοιχείων συμπεριλαμβανομένων 7 στοιχείων της εφεύρεσης

δίπλωμα ευρεσιτεχνίας, 30 στοιχεία των προτύπων χρήσης, 1 στοιχείο του σχεδίου εμφάνισης, 2 στοιχεία του διεθνούς διπλώματος ευρεσιτεχνίας εφευρέσεων

και 5 στοιχεία που γίνονται αποδεκτά από εθνικό SIPO περιμένουν την έγκριση
