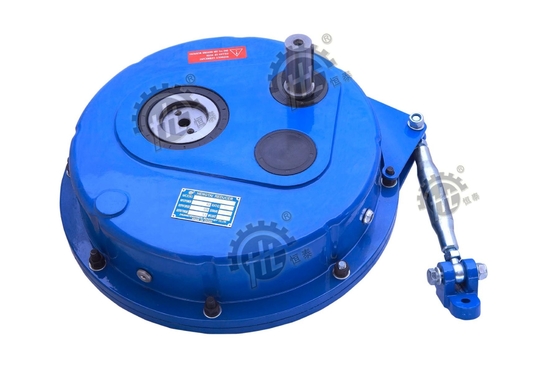

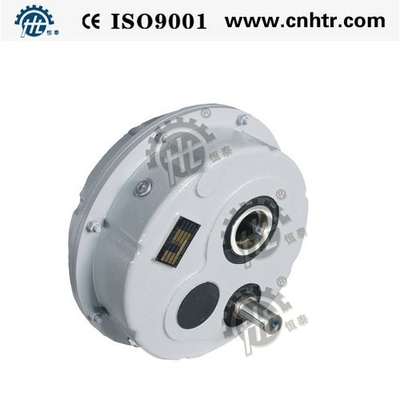

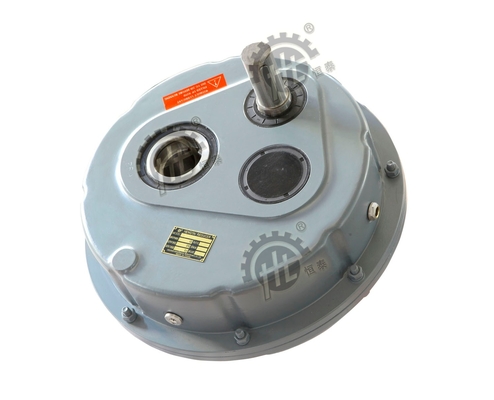

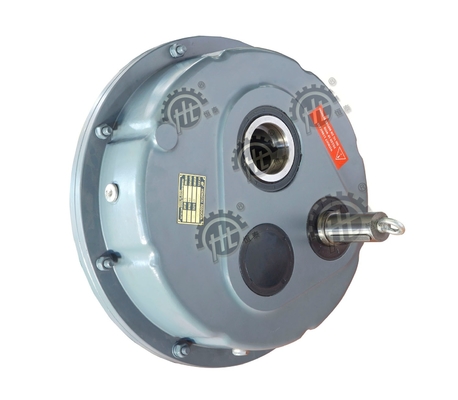

Μεταφορέων ζωνών τοποθετημένο άξονας ταχύτητας δύο επιπέδων HXG μειωτών χαμηλό μέγεθος 40-80 σειράς σπασμωδικής κίνησης

Περιγραφή:

Πρότυπο:

HXG30-30, HXG35-35, HXG40-40, HXG40-45, HXG45-45, HXG45-50, HXG45-55,

HXG50-50, HXG50-55, HXG50-60, HXG60-60, HXG60-70, HXG70-70, HXG70-85,

HXG80-80, HXG80-100, HXG100-100, HXG100-125, HXG125-125, HXG125-135.

Αναλογία: 5:1, 10:1,12.5:1, 15:1, 20:1, 25:1, 31:1,

Σειρά δύναμης: 1.1kw-193kw

Επιτρεπόμενη ροπή: 180Nm17000Nm

Ταχύτητα εισαγωγής: 750rpm1500rpm

Ταχύτητα παραγωγής: 25rpm300rpm

Τοποθετώντας θέση: άξονας που τοποθετείται

Άξονας παραγωγής: Κλειδωμένος κοίλος άξονας.

Κατοικία Gearcase: Όλκιής QT κατοικίας σιδήρου κατάλληλης για την υπαίθρια εγκατάσταση

Backstop: Διαθέσιμος σε όλα τα μεγέθη πλαισίων με/χωρίς αντι-πίσω Backstop,

Βραχίονας ροπής: Διαθέσιμος σε όλα τα μεγέθη πλαισίων με το βραχίονα ροπής.

Σημείωση: Το ίδιο μοντάρισμα εγκαθιστά τις διαστάσεις τοποθετημένες μηχανές εργαλείων σειράς Bonfiglioli TA στις άξονας

Από το TA 30-TA125,

TA30-30, TA35-35, TA40-40, TA40-45, TA 45-45, TA 45-50, TA 45-55,

TA 50-50, TA 50-55, TA 50-60, TA 60-60, TA 60-70, 70-70, TA 70-85,

TA 80-80, TA 80-100, TA 100-100, TA 100-125, TA 125-125, TA 125-135.

ΑΝΑΛΟΓΙΑ:

5:1,

7:1,

10:1,

12.5:1,

15:1,

20:1,

25:1,

31:1

Στάδιο μείωσης: ένα στάδιο, δύο στάδια.

Διάμετρος άξονων παραγωγής:

30mm,

35mm,

40mm,

45mm,

50mm,

60mm,

70mm,

80mm,

100mm,

125mm,

Στερεός άξονας εισαγωγής

Να τοποθετήσει μηχανών IEC φλάντζα

Πίσω συσκευή αντι-τρεξίματος

Antiback

Backstop διαθέσιμο

Βραχίονας ροπής arailable
